滤筒除尘器也称弹匣式除尘器或滤筒式除尘器，跟其它收尘器相比有如下特点：

1、采用垂直式滤筒结构，便于粉尘吸附及清灰；且由于在清灰时滤料的抖动较小，使滤筒的寿命大大高于滤袋，维修费用低。

2、采用目前离线三状态（过滤、清灰、静止）清灰方式，避免了清灰时的"再吸附"现象，使清灰彻底可靠。

3、设计有预收尘机构，不但克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大大提高除尘器入口处的粉尘浓度。

4、对影响主要性能的关键元件（如脉冲阀）采用进口件，其易损件膜片的使用寿命超过100万次。

5、采用分列喷吹清灰技术，一个脉冲阀可同时喷吹一列（每列滤筒数量最多为12个），可大大地减少脉冲阀的数量。

6、脉冲阀三状态清灰机构采用PLC自动控制，并兼有定时或手动二种控制方式任选。

7、可根据安装空间的需要采用不同列数、行数的滤筒任意组合；单位过滤面积占用的三维空间小，可替用户节约大量空间资源，间接减少用户的一次性投资成本。

8、使用寿命长，滤筒的使用寿命可达2～3年，大大地减少了除尘器更换滤芯的次数（传统布袋除尘器平均每6个月左右更换一次滤芯），维护简单，大大降低了用户在使用过程中的维护成本。

9、该产品广泛适用于钢铁冶金、有色冶炼、建筑水泥、机械铸造、粮食轻工、日用化工、烟草、仓储码头、工业电站锅炉、供热锅炉以及城市垃圾焚烧等行业的工业性粉尘的净化和治理。

设备构造及工作原理

1、构造

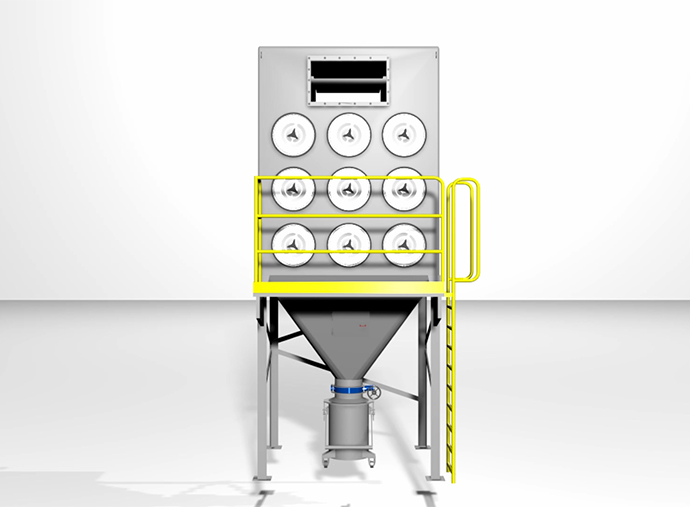

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

2、工作原理

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排

气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到

某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

该滤筒式除尘器的清灰过程是先切断某一室的净气出口通道，使该室处于气流静止状态，然后进行压缩空气脉冲反吹清灰，清灰后再经若干秒钟时间的自然沉降后，再打开该室的净气出口通道，不但清灰彻底、还避免了喷吹清灰产生的粉尘二次吸附，如此逐室循环清灰。

除尘器的选型

1、过滤风速的确定

过滤风速是除尘器选型的关键参数之一，应根据不同应用场合的粉尘或烟尘的性质、粒度、温度、浓度等因素来综合考虑确定，一般情况下入口含尘浓度在15～30g/m3，过滤风速不应大于0.6～0.8m/min; 入口含尘浓度在5～15g/m3，过滤风速不应大于0.8～1.2m/min; 入口含尘浓度在≤5g/m3，过滤风速不应大于1.5～2m/min。总之在选择过滤风速时，为降低设备阻力，一般过滤风速不宜选择太大。

2、过滤材料

JWST滤筒式除尘器采用PS或PSU高分子涂层纤维滤料，当过滤气体为常温或低于100℃时，一般采用PS高分子涂层纤维滤料，如用于高温场合时则应采用PSU高分子涂层纤维滤料，如用于有特殊要求场合时，须在定货前说明，另行选择滤料。

3、排灰形式

JWST系列滤筒式除尘器均采用螺旋输送机排灰（1-5列的除尘器采用星形排料器排灰）。

滤芯回收系统是风机将含有粉末的空气抽走，中间经过空气过滤器的过滤，然后用脉冲电路进行自动控制，将在喷粉时吸附在空气滤芯上的粉末，每隔一定的时间间隔，就用高压气流反吹下来。

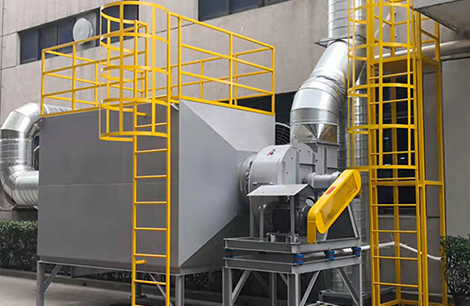

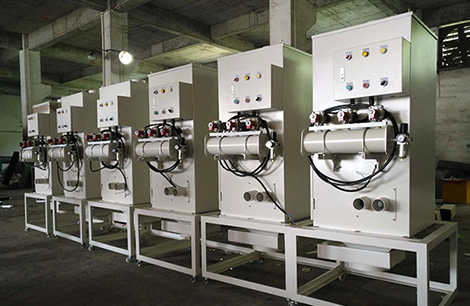

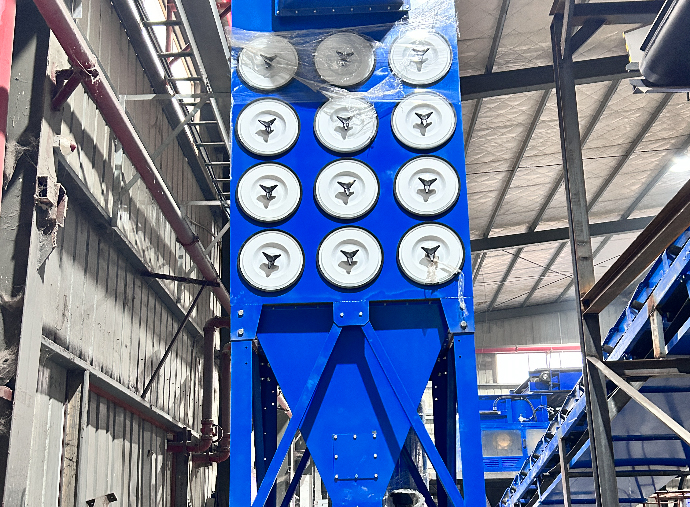

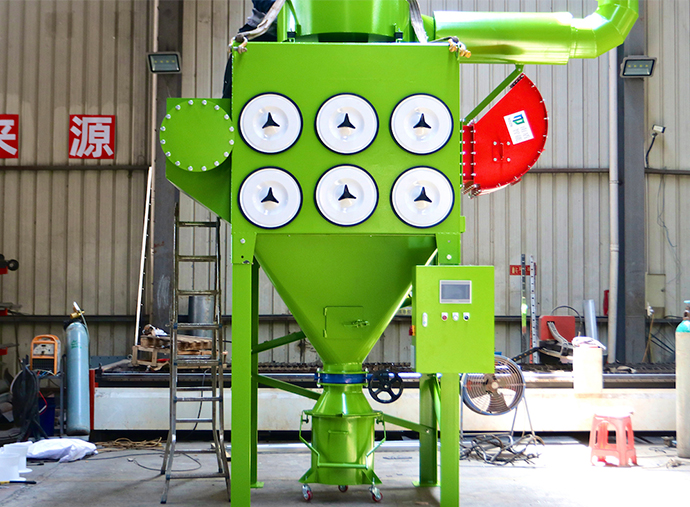

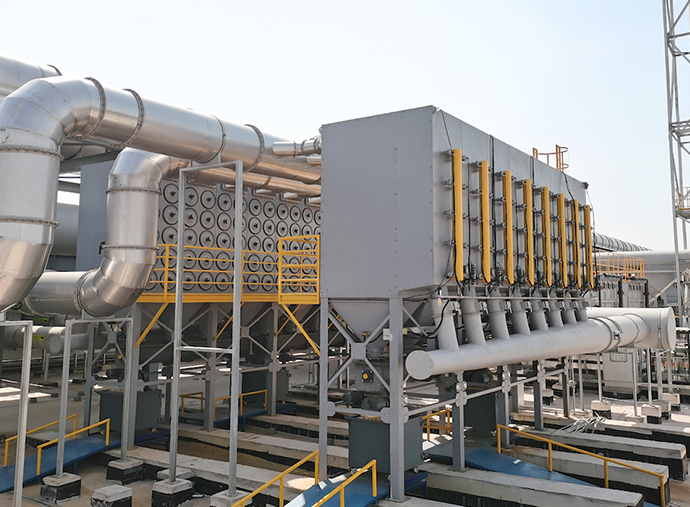

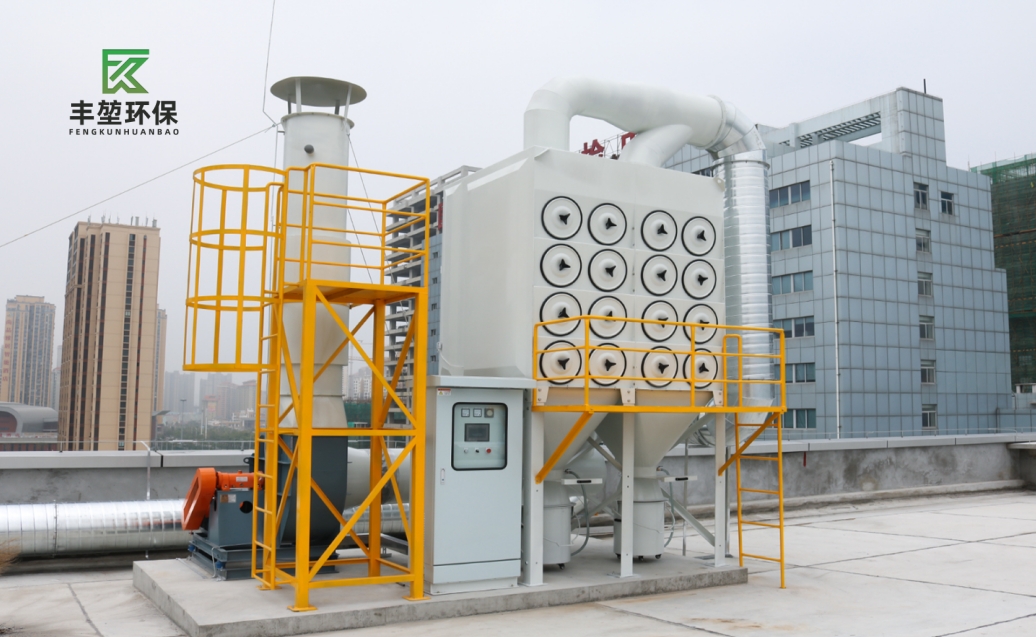

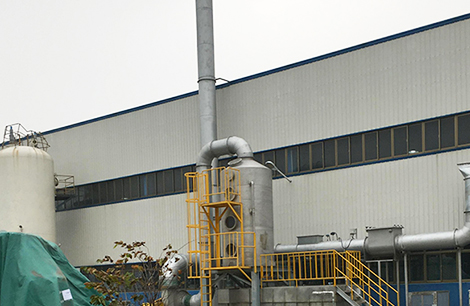

实景案例图
